真空(负压)污水收集系统
已阅:8242  2022-06-24


真空负压排水系统

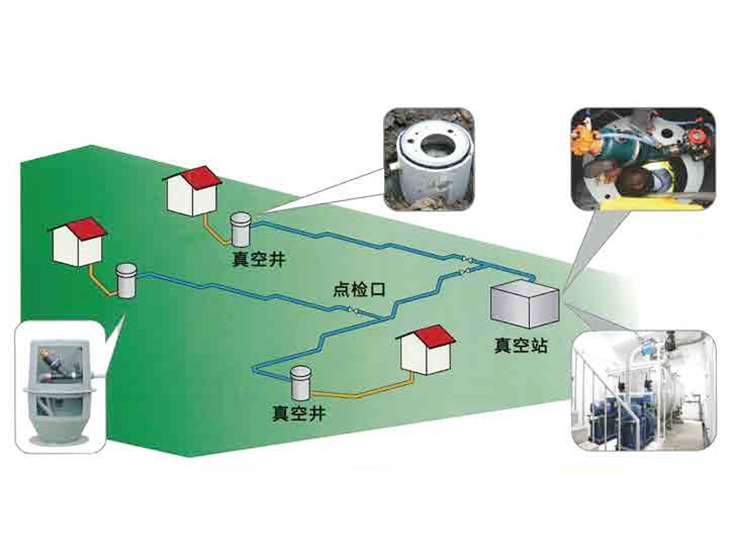

真空负压收集系统主要由真空站、真空井、点检口等部分组成

真空负压系统的优点
造价成本低,大幅降低成本
系统密闭,不会散发异味
地面开挖深度浅
工期短,节约时间成本
管体流速快,不会堵塞

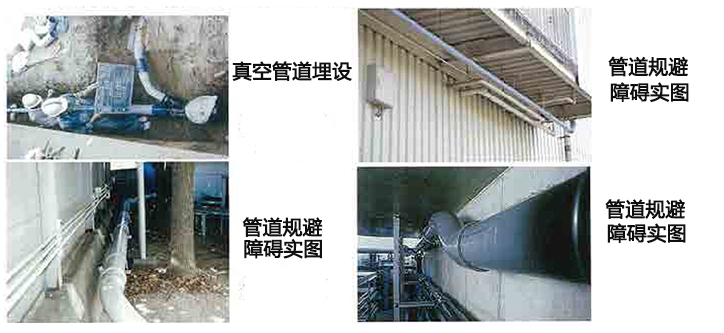

可随地面坡度变化作改变

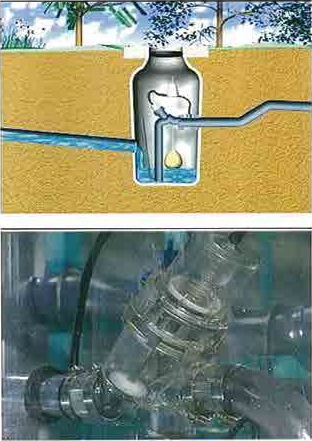

真空井
1、来自各排水设备的重力管道和连接真空管路的设施

2、污水积累一定量后,会连同空气一起自动吸引

3、真空阀开闭主要是压力的变化(无需电源)。

4、密闭性能好,异味小

5、后期维护方便

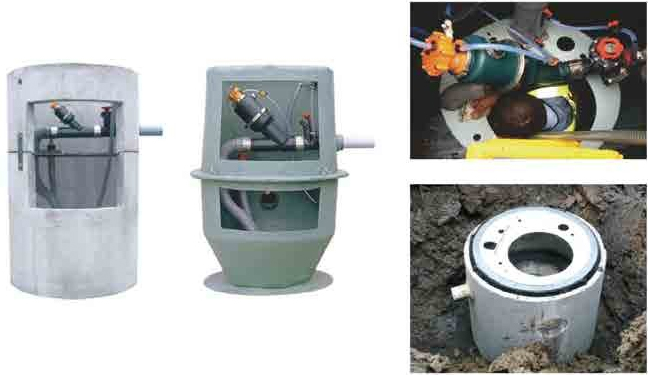

真空井组成部分
井本体、真空阀、控制器和附件

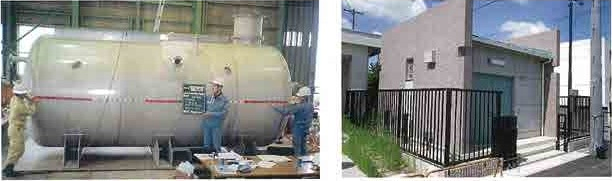

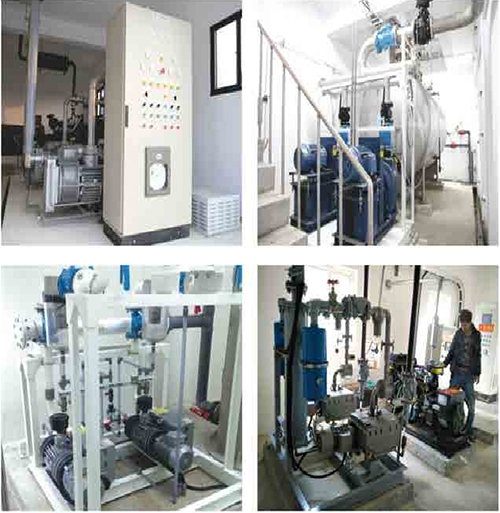

真空站房组成部分


真空泵浦——让整个系统处于负压状态,从真空井里以负压的方式将污水抽取到真空储槽中
污水泵浦——将储槽中的水抽至后段处理厂
真空储槽——主要用于存放抽取的污水,内部设有液位控制器、液压表、负压传感器等


适用区域
地下水位高、地质软弱区域
地区广阔平坦且污水源分布分散区域
局限性公共场所或受空间限制区域
砂石、盐盘开挖困难区域
水上景观区、度假饭店及别墅住宅区
土壤不稳定及土壤松动区域
重力收集无法使用区域

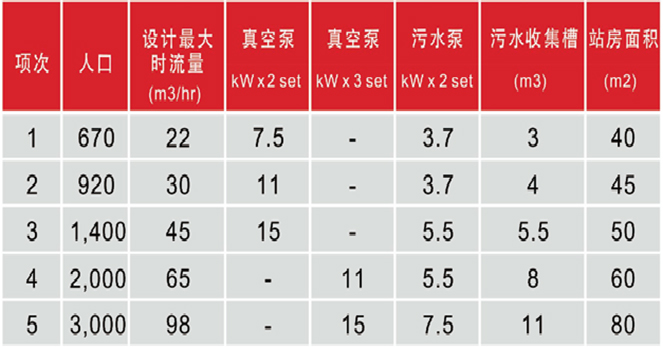

真空站基本选型


注:1、每人日污水排量采200L/day
    2、真空站基本需求以实际需求做修改与调整
